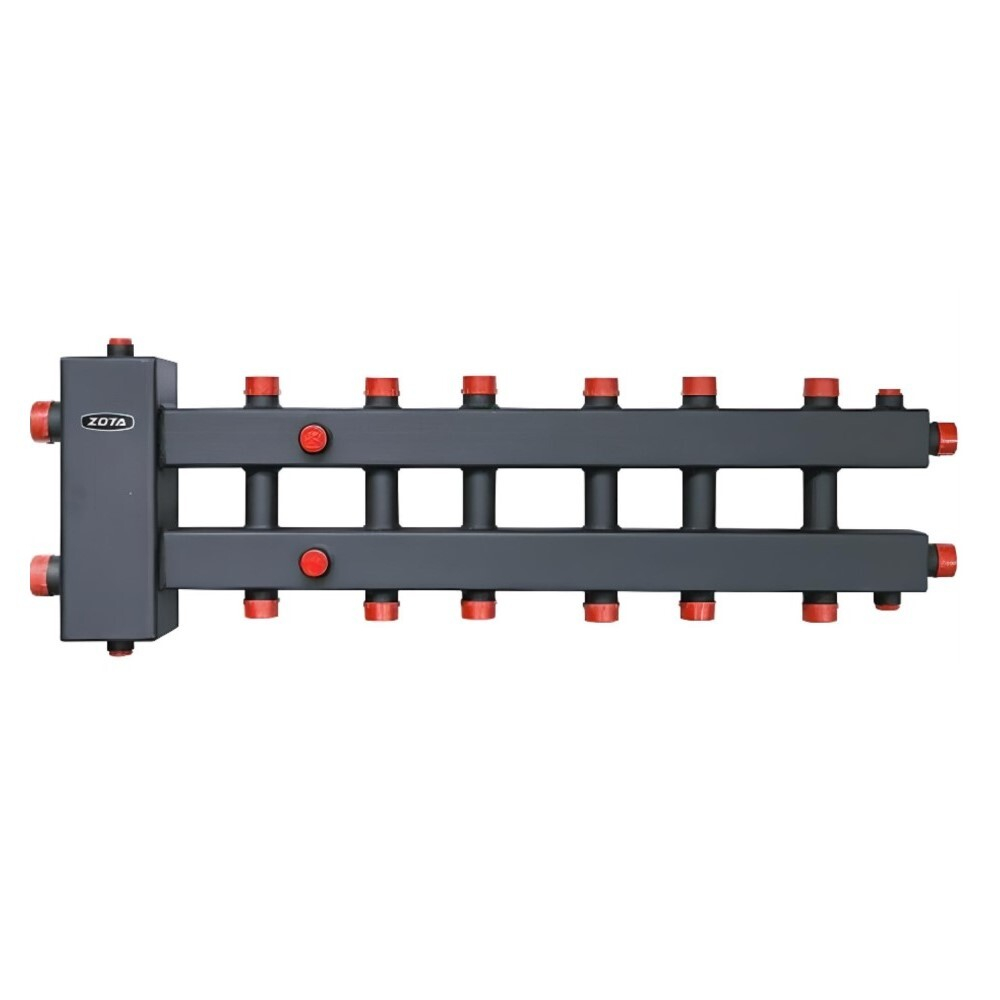

ZOTA Гидроразделитель с коллектором горизонтальный, 7 контуров, до 70 кВт. Артикул GR4930000028.
Гидрострелка, также известная как гидравлический разделитель, гидроразделитель или гидродинамический терморазделитель, объединяет в себе функции гидрострелки и коллектора. Это устройство предназначено для распределения и смешения горячей воды, поступающей от котла (нагревателя), и теплоносителя с обратки. Дополнительно, на коллекторе имеются отверстия для установки воздухоотводчика и манометра, что делает его многофункциональным и удобным решением для систем отопления.
СПЕЦИФИКАЦИЯ

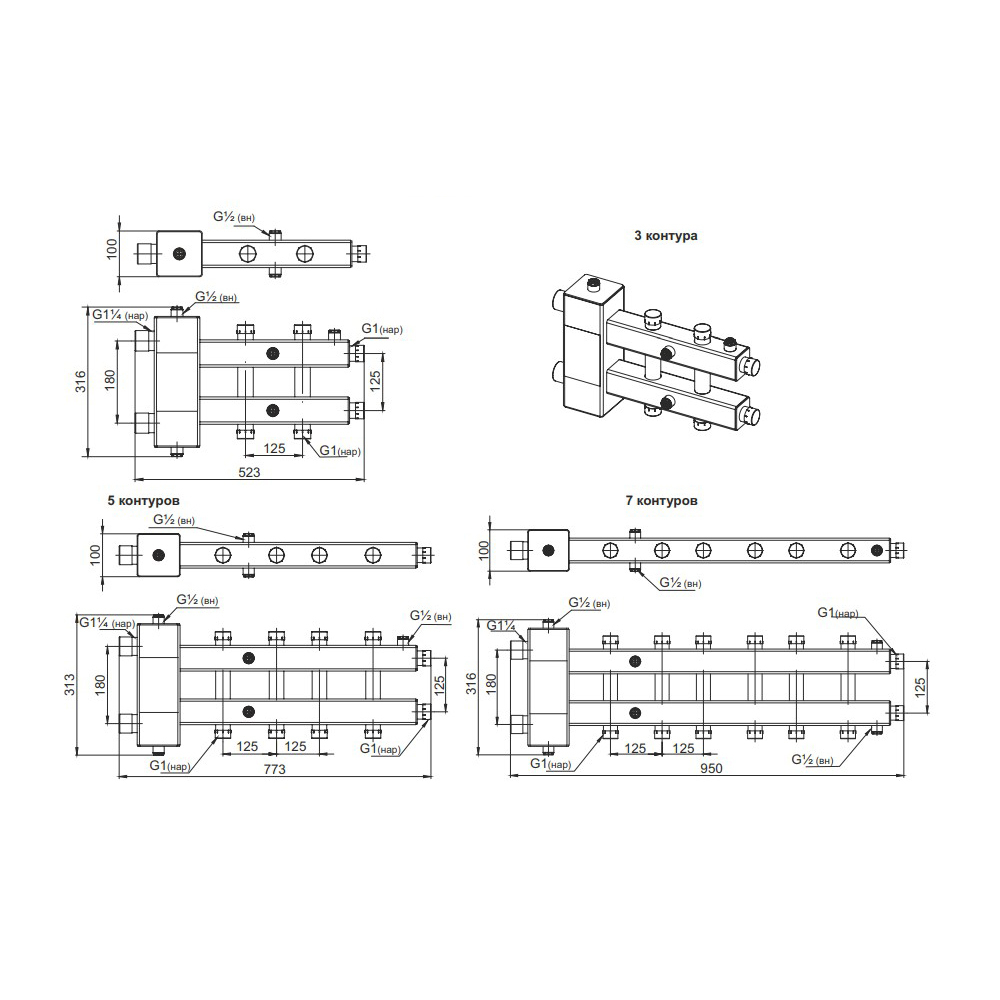

Расположение - горизонтальное; Число контуров подачи и обратки - 7; габариты: 950x316x100 мм; осевое расстояние между патрубками контуров - 125 мм, осевое расстояние между котловыми патрубками - 180 мм; размеры котловых патрубков - G1 1/4 (наружный), размеры патрубков контуров - G 1” (наружный), размеры патрубков воздухоотводчиков - 1/2" (внутренний), размеры патрубков для удаления шлама - 1/2" (внутренний), размеры патрубков монометров - 1/2" (внутренний).
Гидрострелка - это устройство, действующее как байпас между подающим и обратным трубопроводами, комплектуемое сепаратором на базе сетчатого фильтра для сепарации шлама и отвода избыточного воздуха. Благодаря увеличенному диаметру устройства, внутри гидроразделителя скорость жидкости уменьшается, что в сочетании с сетчатым фильтром способствует удалению растворенных газов и шлама. К гидрострелке можно подключены коллекторные группы для распределения теплоносителя по различным контурам с возможностью удаления воздуха из системы и контроля давления.
Такая система оптимизирована для работы с циркуляционными насосами принудительной подачи в каждом отопительном контуре. Использование гидрострелки обеспечивает стабильное функционирование котлового насоса, уменьшая его износ. Когда поток воды в системе превышает выходное значение котла, дополнительный объем поступает из обратки через гидрострелку, поддерживая работу котла на максимальной мощности. Если все контуры закрыты из-за повышенной температуры, котел автоматически отключается при перегреве. В одноконтурных системах использование гидрострелки не рекомендуется.
ПРЕИМУЩЕСТВА
• Интеграция контуров отопления: Устройство спроектировано так, чтобы объединить все контуры системы отопления.
• Продлевает жизнь системы: Устранение шлама из системы помогает увеличить ее продолжительность жизни и долговечность.
• Предотвращает перегрев: Дополнительный уровень защиты от перегрева теплообменника котла.
• Удаляет вредные газы: Устройство удаляет газы, содержащиеся в теплоносителе, которые могут разрушить систему.
• Возможность установки манометра: Корпус распределительной гидрострелки оснащен отверстиями G 1/2 вн., что позволяет установить манометры на обратку и подачу.
Производитель: ZOTA ООО ТПК Красноярскэнергокомплект, Россия.
