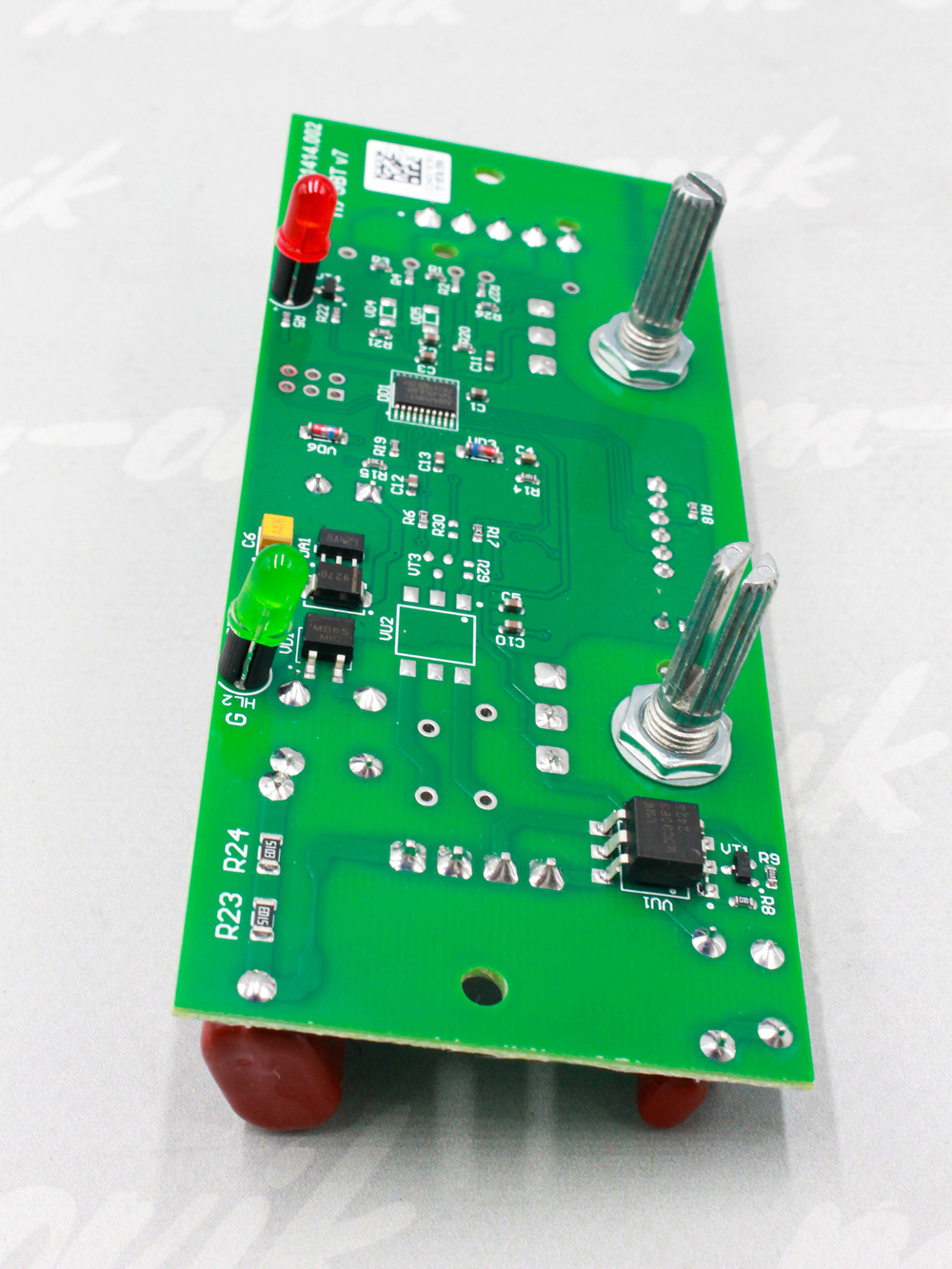

Зап.часть ZOTA Электронный модуль ПУ ЭВТ И1 (универсальный). Артикул EM4033300001.
► 220 В или 380 В ?
Электронный модуль ПУ ЭВТ И1 от ZOTA универсален в применении, подходит как для однофазных сетей 220В, так и для трехфазных сетей 380В. Это обеспечивает гибкость в управлении различными отопительными системами, независимо от типа электросети.
Однако важно отметить, что электронный модуль ПУ ЭВТ И1 не подходит для использования в сетях с НИЗКИМ И ПОСТОЯННЫМ напряжением, таких как 24В или 12В. Для обеспечения корректной работы и безопасности необходимо строго следовать схеме подключения, указанной в инструкции по эксплуатации.
► СОВМЕСТИМОСТЬ
• Подходит для всех электрических и твердотопливных котлов, оснащенных ПУ ЭВТ И1.
• Совместим с моделями котлов ZOTA-3 «Econom» до ZOTA-15 «Econom» : ZOTA-3 «Econom»; ZOTA-4,5 «Econom»; ZOTA-6 «Econom»; ZOTA-7,5 «Econom»; ZOTA-9 «Econom»; ZOTA-12 «Econom»; ZOTA-15 «Econom».
• Подходит к Комплектам ТЭНБ 2:
Комплект 3 кВт KT3443321003; Комплект 4,5 кВт KT3443321004; Комплект 6 кВт KT3443321006; Комплект 7,5 кВт KT3443321007; Комплект 9 кВтKT3443321009; Комплект 12 кВт KT3443321012; Комплект 15 кВт KT3443321015.
► ХАРАКТЕРИСТИКИ
• Управление температурой: Модуль позволяет управлять как температурой теплоносителя, так и температурой воздуха в помещении.
• Индикация: Обеспечивает индикацию работы («сеть») и процесса нагрева («нагрев»).
• Совместная работа: Работает совместно с датчиком температуры воды и датчиком температуры воздуха.
• Управляющий сигнал: Выдает сигнал на Блок силовой БС V1, 220В (Артикул BS3425000001) для управления ТЭН.
► НАЗНАЧЕНИЕ И РАБОТА ИЗДЕЛИЯ
Электронный модуль ПУ ЭВТ И1 от ZOTA предназначен для управления температурой теплоносителя и воздуха в помещении, обеспечивая оптимальный комфорт и энергоэффективность. Модуль совместно работает с датчиками температуры воды и воздуха, обеспечивая точное регулирование и индикацию работы системы. Он выдает управляющий сигнал на Блок силовой БС V1, 220В (Артикул BS3425000001), который в свою очередь контролирует работу ТЭН (трубчатых электронагревателей), гарантируя оптимальную работу отопительной системы.
► ОСОБЕННОСТИ УСТАНОВКИ И ВЕРСИИ
• Электронные модули версии v.7 устанавливаются в панели управления любого исполнения.
• Для определения совместимости модуля с панелью управления можно использовать информацию о типе разъема, дате выпуска и исполнении панели.

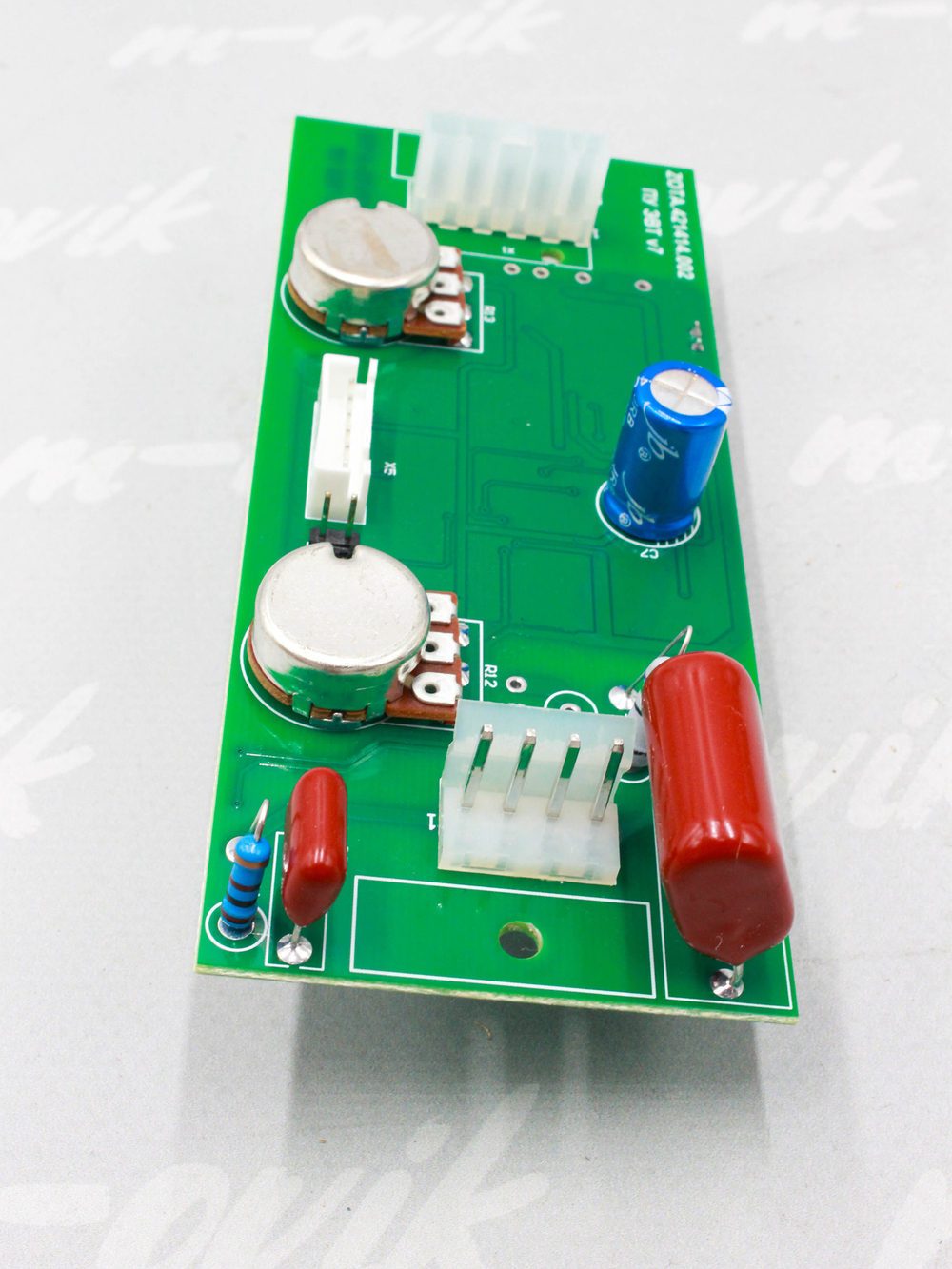

• Модули версии v.7 имеют разъем 5-pin, модули версии v.6 и ниже — разъем 3-pin.
• Для подключения модуля v.7 к старым панелям до 25.11.2019 необходим переходник из комплекта поставки.
► КОМПЛЕКТ ПОСТАВКИ:
• Электронный модуль v.7 (1 шт)
• Переходник (1 шт)
• Инструкция (1 шт)
