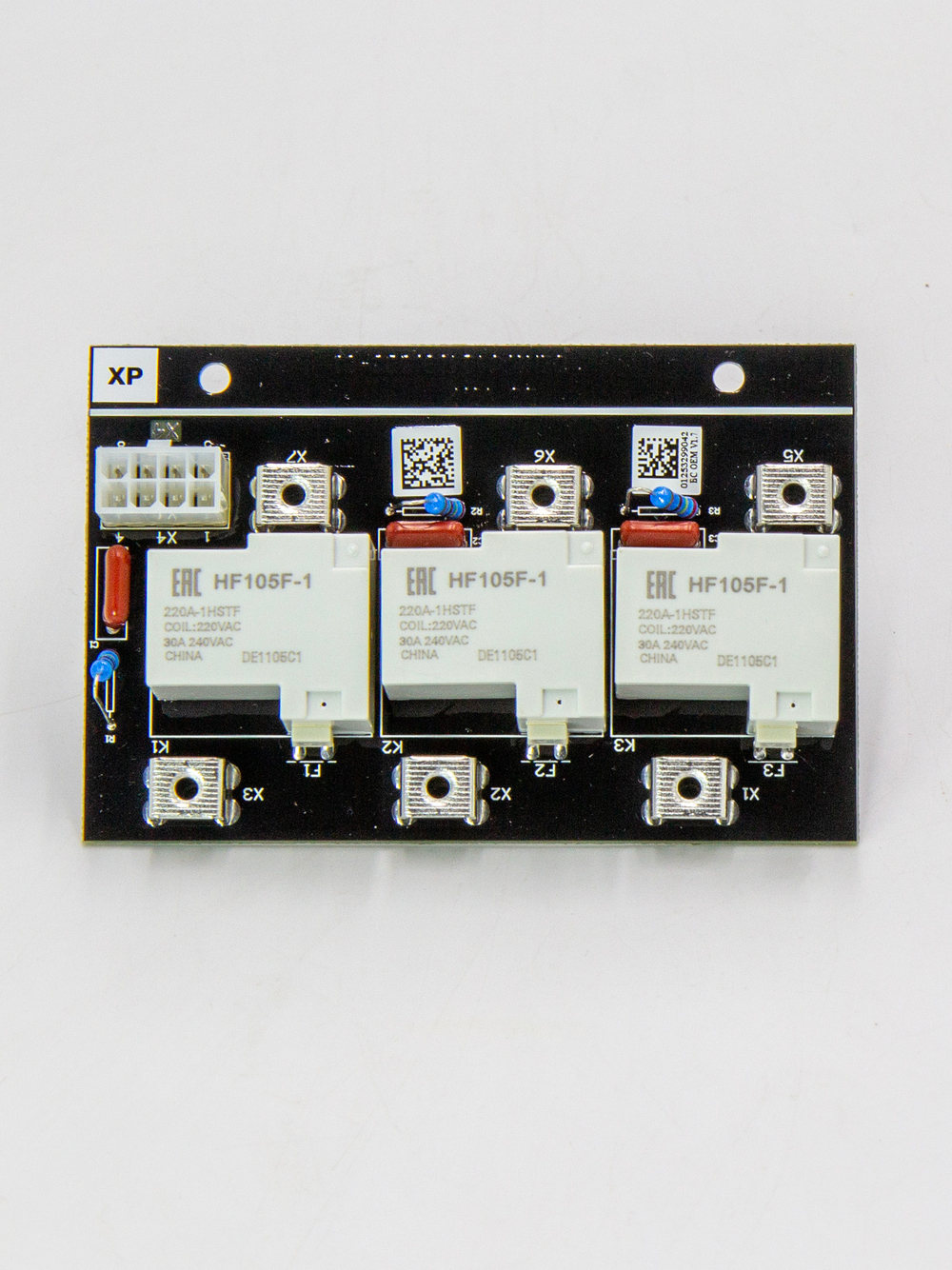

Запасная часть ZOTA Блок силовой БС SE, 220 В (с термозащитой). Артикул BS3425000003
► НАЗНАЧЕНИЕ

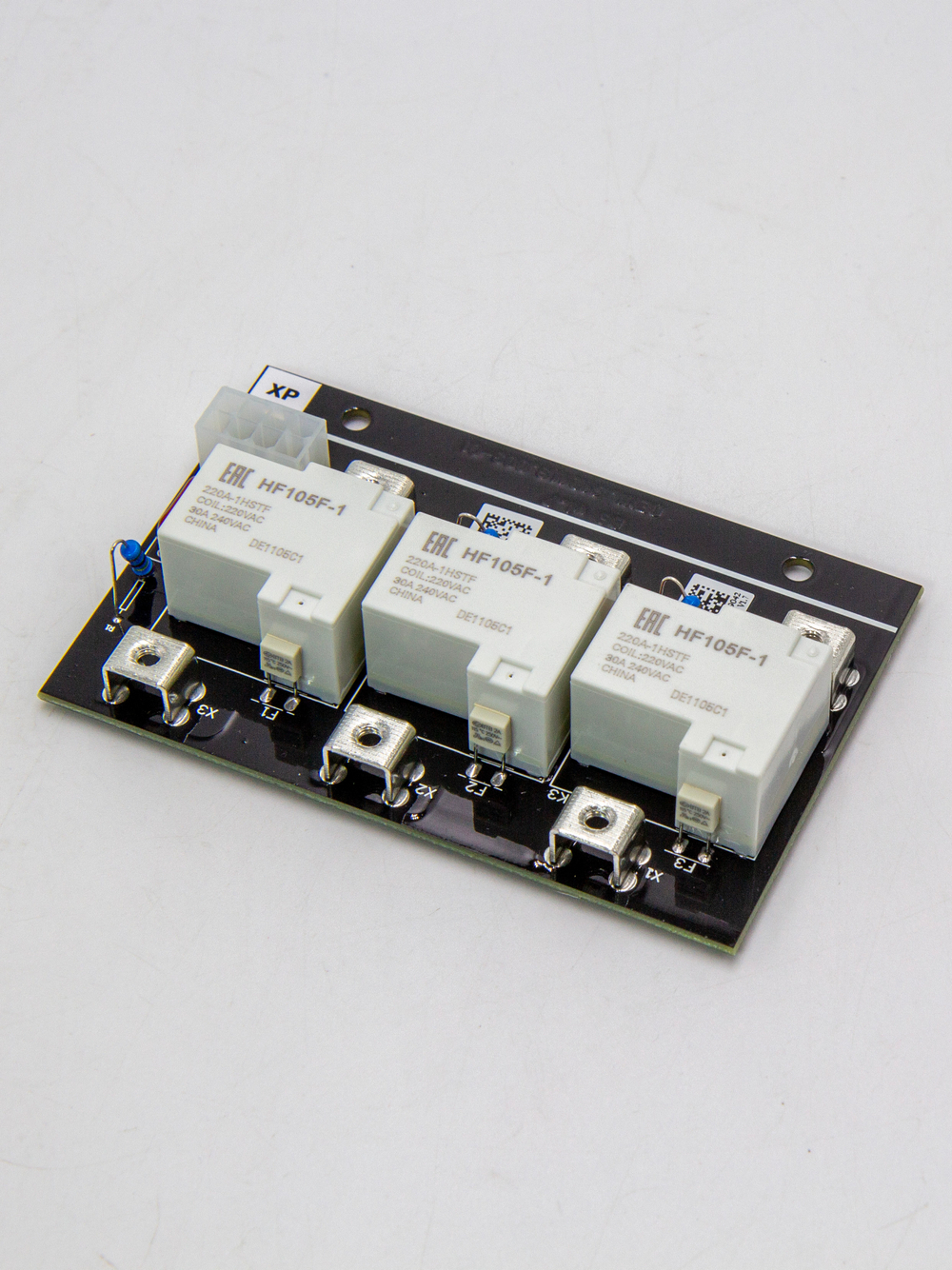

Блок силовой BS SE — трёхрелейный модуль для коммутации ступеней мощности в электрических котлах и блоках ТЭНов ZOTA. Он обеспечивает включение и отключение нагрузок под высокой токовой нагрузкой, стабилизирует работу системы и защищает нагревательные элементы от перегрузок. Встроенная термозащита предотвращает перегрев реле и повышает общую безопасность оборудования.
► ХАРАКТЕРИСТИКИ
• Напряжение питания катушки: AC 220 В
• Тип контактов: 1C (один коммутирующий контакт)
• Встроенная термозащита реле
• Применение: коммутация ступеней электрокотлов и блоков ТЭНов ZOTA при питании 220 В
► КУДА ПОДХОДИТ
Согласно паспорту, BS3425000003 применяется в электрокотлах и электроводонагревателях ZOTA, где управление ступенями мощности осуществляется через силовые реле 220 В. Блок подходит для котлов серий Balance 12–21 кВт и 24–36 кВт, Econom V1/V2 (весь модельный ряд), InLine, Smart, Smart SE, электрокотлов ZOTA Lux и МК до 2009 года выпуска (версии с управлением 220 В !!! "СТАРЫЕ КОТЛЫ"!!! ), и электроводонагревателей ZOTA с блоками управления на 220 В. Подходит для пультов ПУ ЭВТ-И1 и ПУ ЭВТсц-И1, использующих силовую коммутацию 220 В.

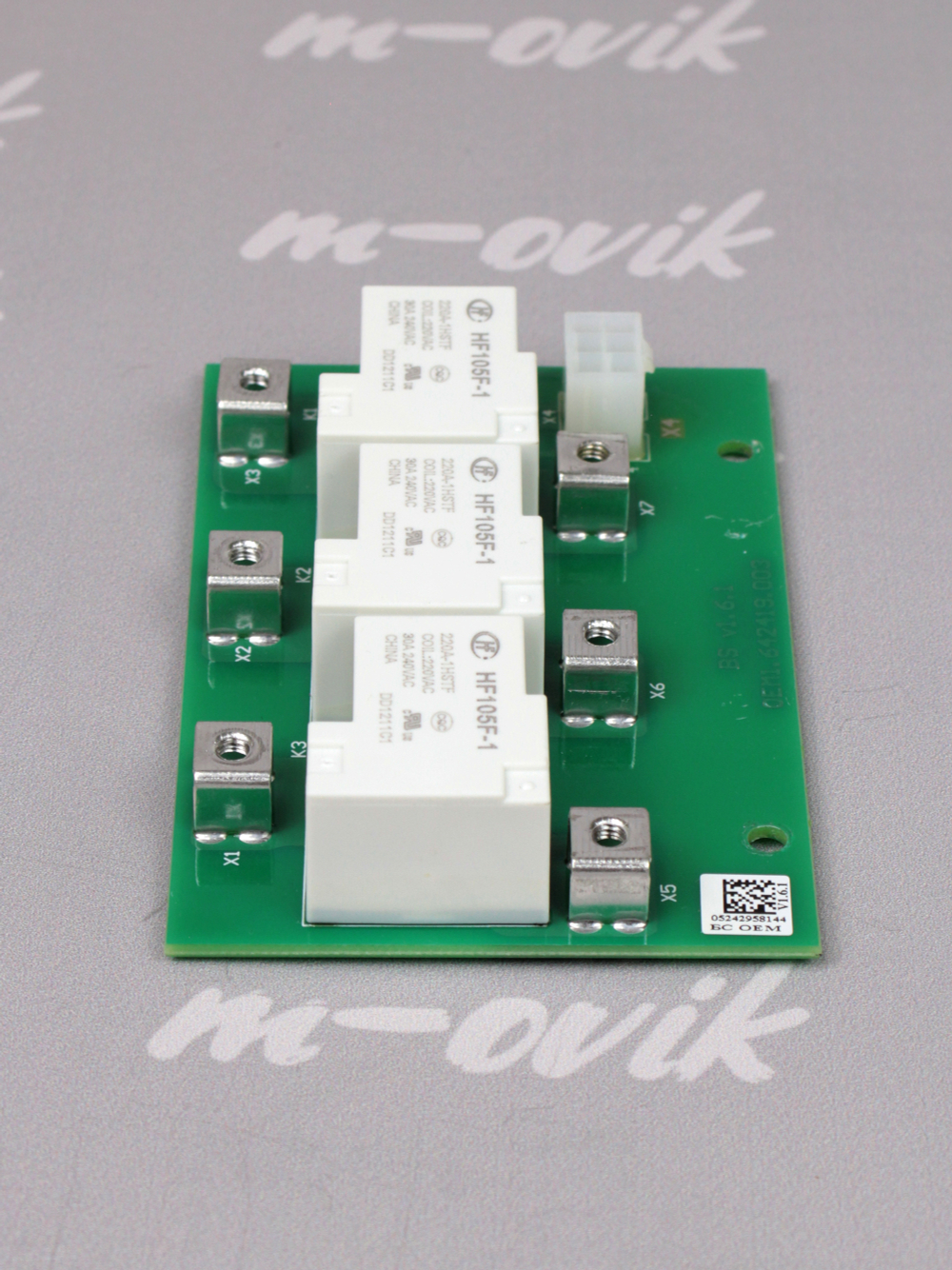

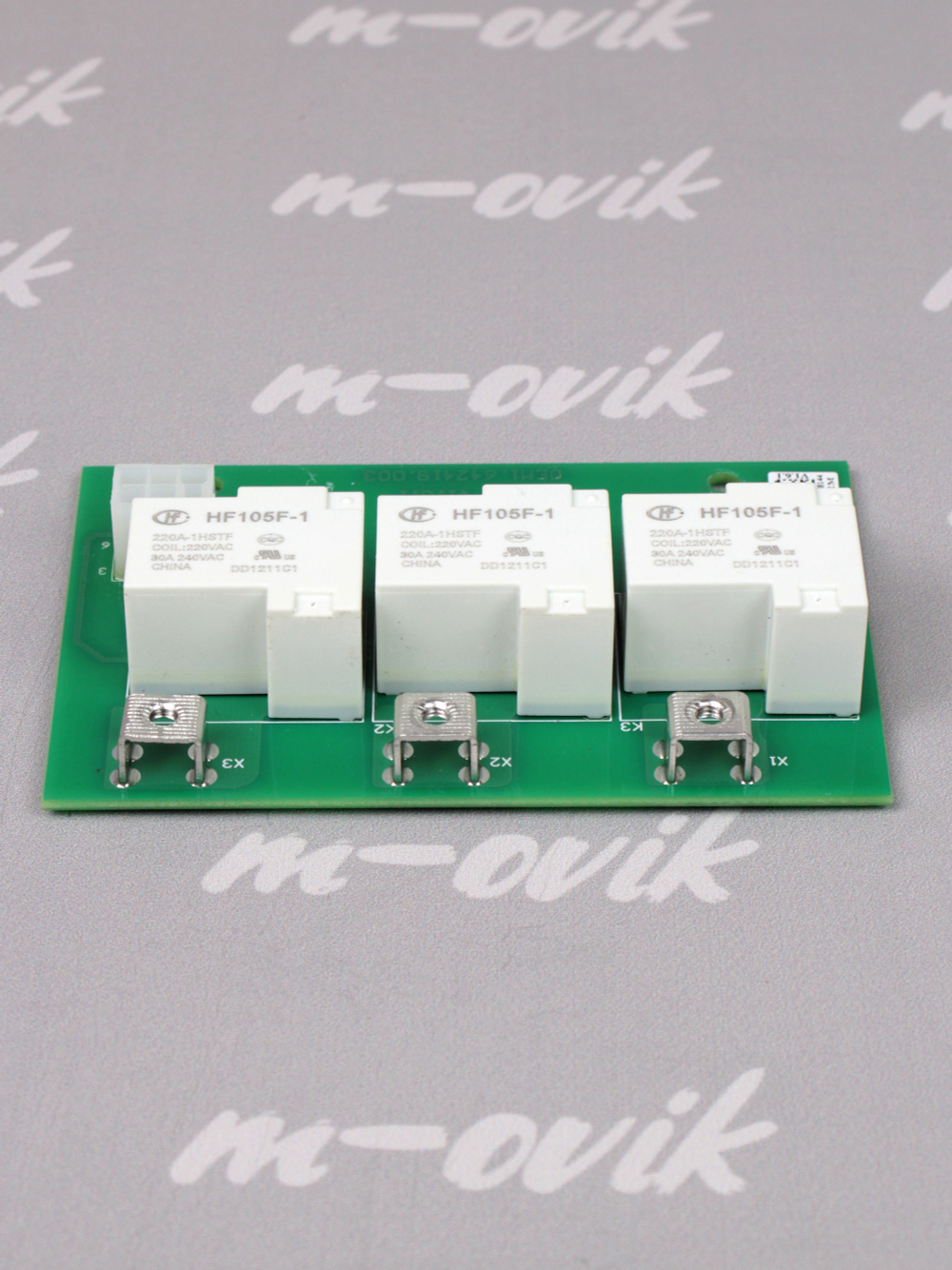

Блок BS3425000003 полностью взаимозаменяем с BS3425000001 и может устанавливаться вместо него во всех перечисленных моделях оборудования.
► ВЗАИМОЗАМЕНЯЕМОСТЬ
BS3425000001 и BS3425000003 — совместимые и взаимозаменяемые модули. Оба используют катушки 220 В и имеют одинаковую область применения.
► КУДА НЕ ПОДХОДИТ (важно!)
Блок с кодом товара 678317306 внешне похож, но не совместим с BS3425000001/0003. Он оснащён реле с катушками 12 В DC, работает только с цифровыми контроллерами современных котлов ZOTA и не подходит в оборудование, рассчитанное на реле 220 В.
► СЕТЬ 220 В ИЛИ 380 В
Блок может использоваться как в однофазной сети 220 В (все реле коммутируют одну фазу), так и в трёхфазной сети 380 В (каждое реле подключается к своей фазе).
► РАЗЪЁМЫ (6-pin и 8-pin)

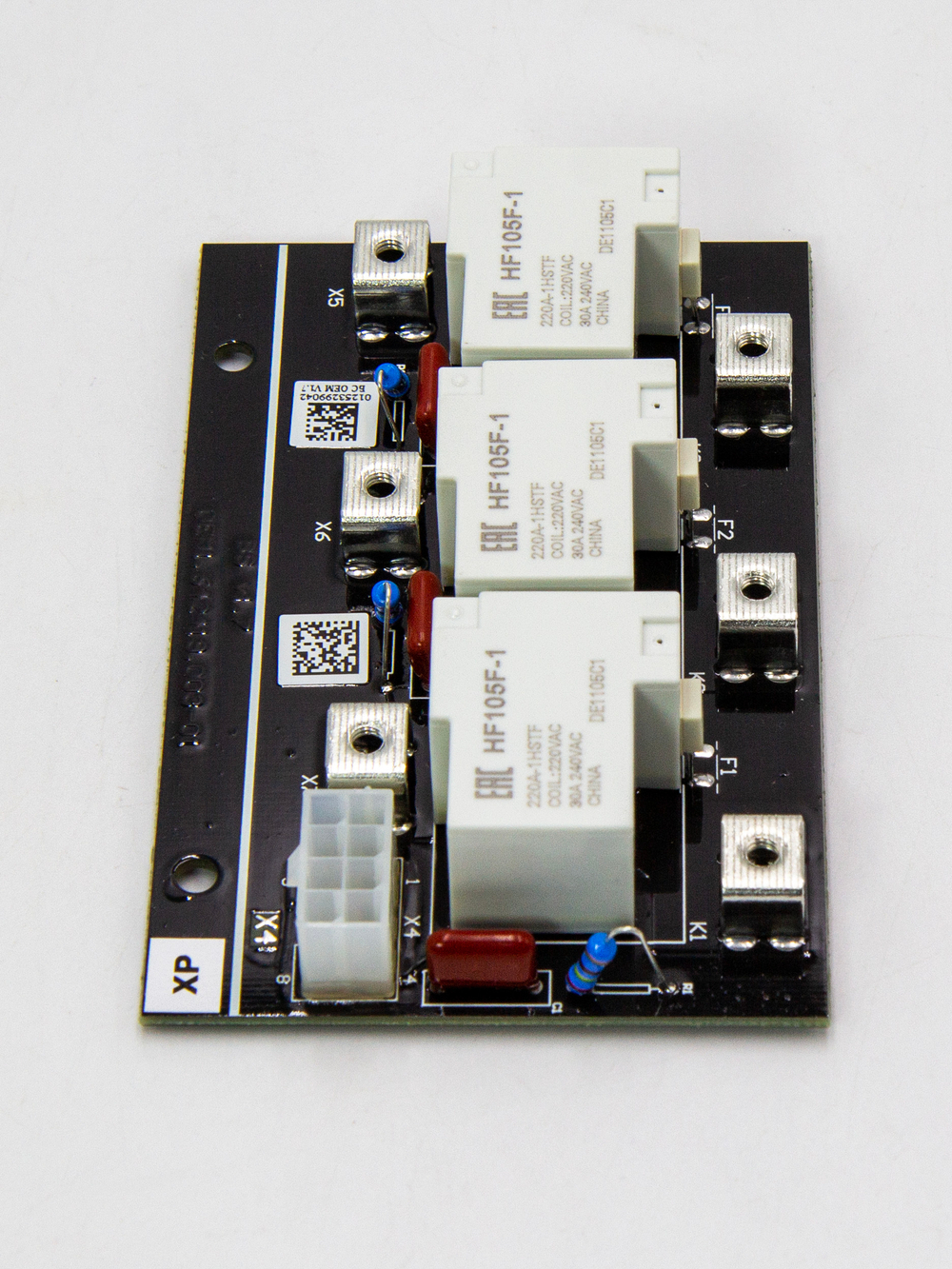

У BS3425000003 используется 8-контактный разъём из-за наличия термозащиты. Он совместим с оборудованием ZOTA, где установлен 6-pin разъём. В комплект входит инструкция со схемой подключения 6-pin шлейфа к 8-pin разъёму. Подключение выполняется штатно, без переделок.
► ПРОИЗВОДИТЕЛЬ
ZOTA, ООО «Красноярскэнергокомплект», Россия.
