ЗАП. ЧАСТЬ ZOTA
БЛОК ИНДИКАЦИИ ДЛЯ КОТЛОВ MK-S (ДО 31.10.2021)
Артикул BU4033301002
► НАЗНАЧЕНИЕ

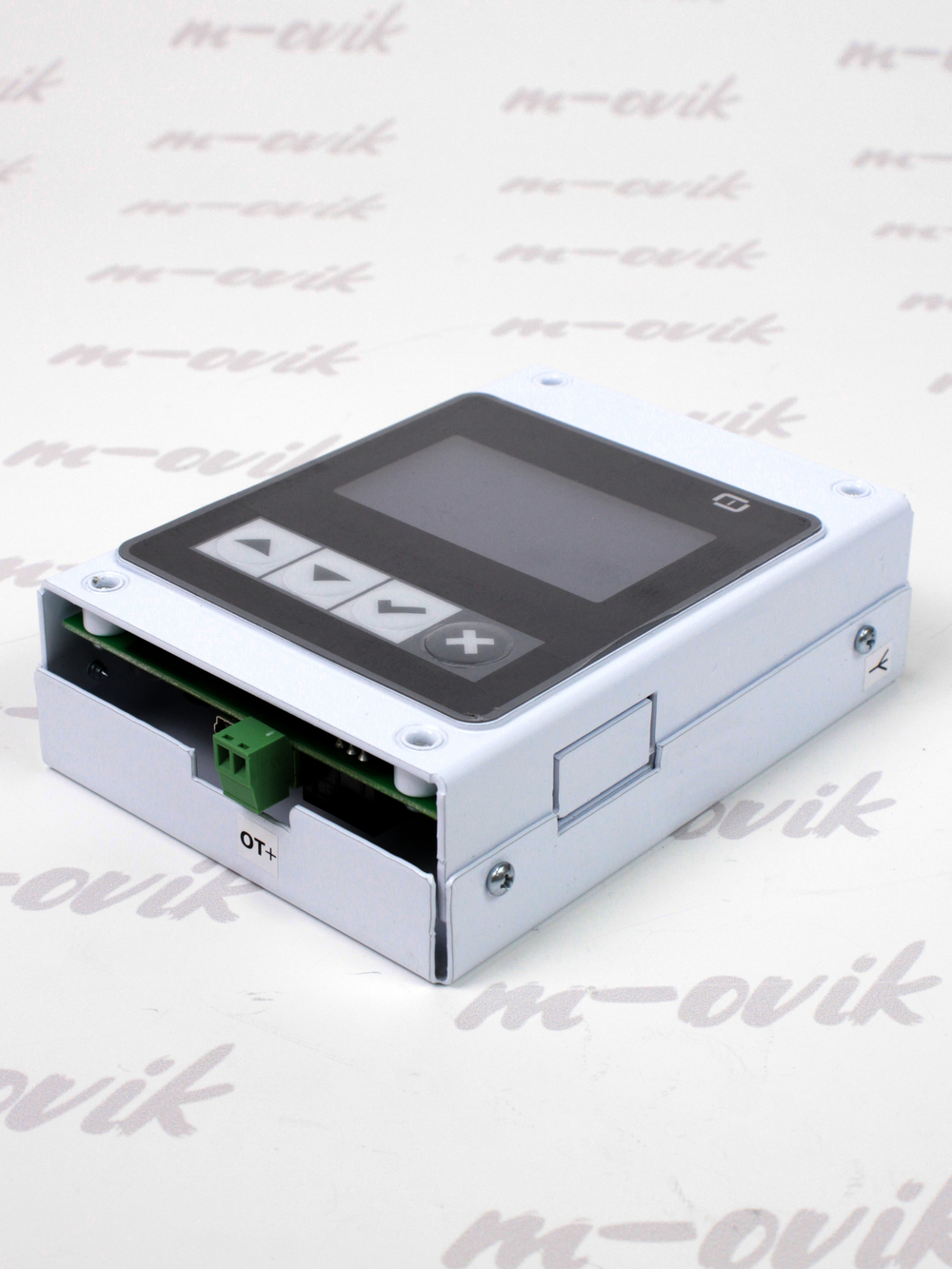

Блок индикации BU4033301002 — это штатный модуль управления и интерфейс отображения режимов работы электрических котлов ZOTA серии MK-S (выпуск до 31.10.2021). Узел отвечает за автоматическое регулирование температуры, управление ступенями мощности, насосами, клапанами, погодозависимым режимом и взаимодействие с внешними модулями GSM/LAN. Контролирует защитные функции котла, обеспечивает отображение параметров и работу всего меню настроек.
► ОСНОВНЫЕ ФУНКЦИИ КОНТРОЛЛЕРА
• управление температурой теплоносителя и воздуха в помещении
• настройка ступеней мощности, ПИД-регулирование или ступенчатый режим
• работа по программируемому термостату (суточные/недельные циклы)
• погодозависимое регулирование с графиками нагрева
• управление насосами и трехходовым клапаном (контуры отопления/ГВС/теплого пола)
• работа в режимах: одиночный котёл, каскад ведущий/ведомый, вспомогательный
• отображение всех ключевых параметров на LCD-дисплее
• индикация ошибок, предупреждений и критических режимов
• поддержка GSM/GPRS или LAN-модуля для удалённого управления (ZotaNet, control.zota.ru)
• обновление ПО через MicroSD-карту
► КУДА ПОДХОДИТ (СООТВЕТСТВИЕ ПО ПАСПОРТУ)
BU4033301002 предназначен исключительно для электрических котлов ZOTA серии MK-S всех мощностей (4.5–36 кВт), произведённых до 31.10.2021, включая модификации:
• ZOTA MK-S 4.5/6/7.5/9 кВт (однофазное или трёхфазное исполнение)
• ZOTA MK-S 12/15/18/21/24/27/30/33/36 кВт
Контроллер полностью соответствует функционалу штатного узла управления, установленного производителем, и обеспечивает полную совместимость со всеми датчиками, насосами, силовым блоком, интерфейсами и защитами котла MK-S.
► КЛЮЧЕВЫЕ ОСОБЕННОСТИ И ВОЗМОЖНОСТИ
• ЖК-дисплей с отображением температуры воздуха, теплоносителя, улицы, мощности, ступеней нагрева, состояния насосов и клапанов
• встроенные алгоритмы защиты: перегрев, отсутствие теплоносителя, короткое замыкание, обрыв датчиков, перегрев реле, ошибки связи
• гибкое меню с более чем 20 разделами настроек
• поддержка удалённого управления через GSM/LAN-модули
• автоматическое распределение ресурса ТЭНов
• возможность ограничения максимальной мощности котла
• взаимодействие с двумя контурами отопления и ГВС
• функция каскадного управления несколькими котлами

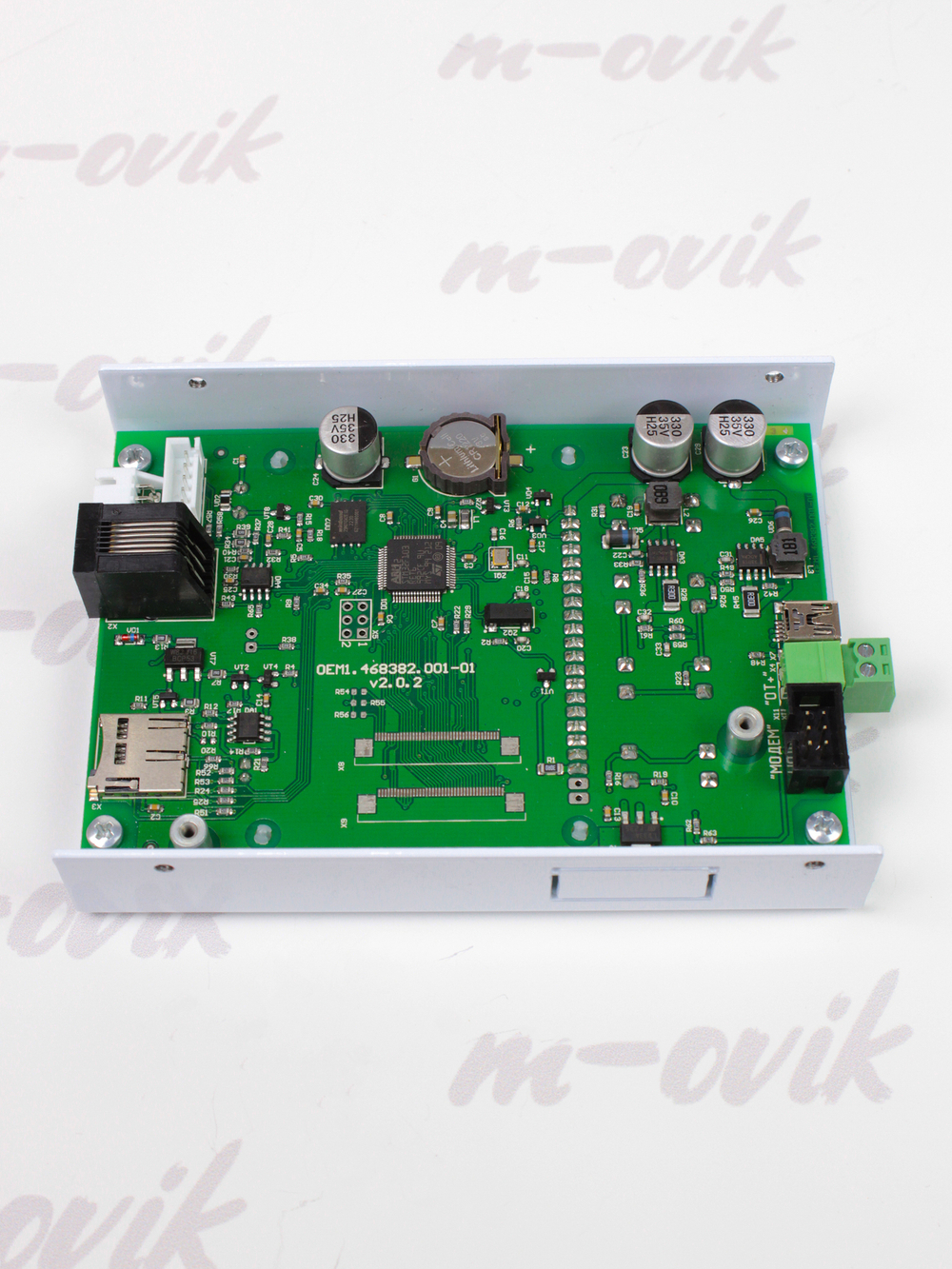

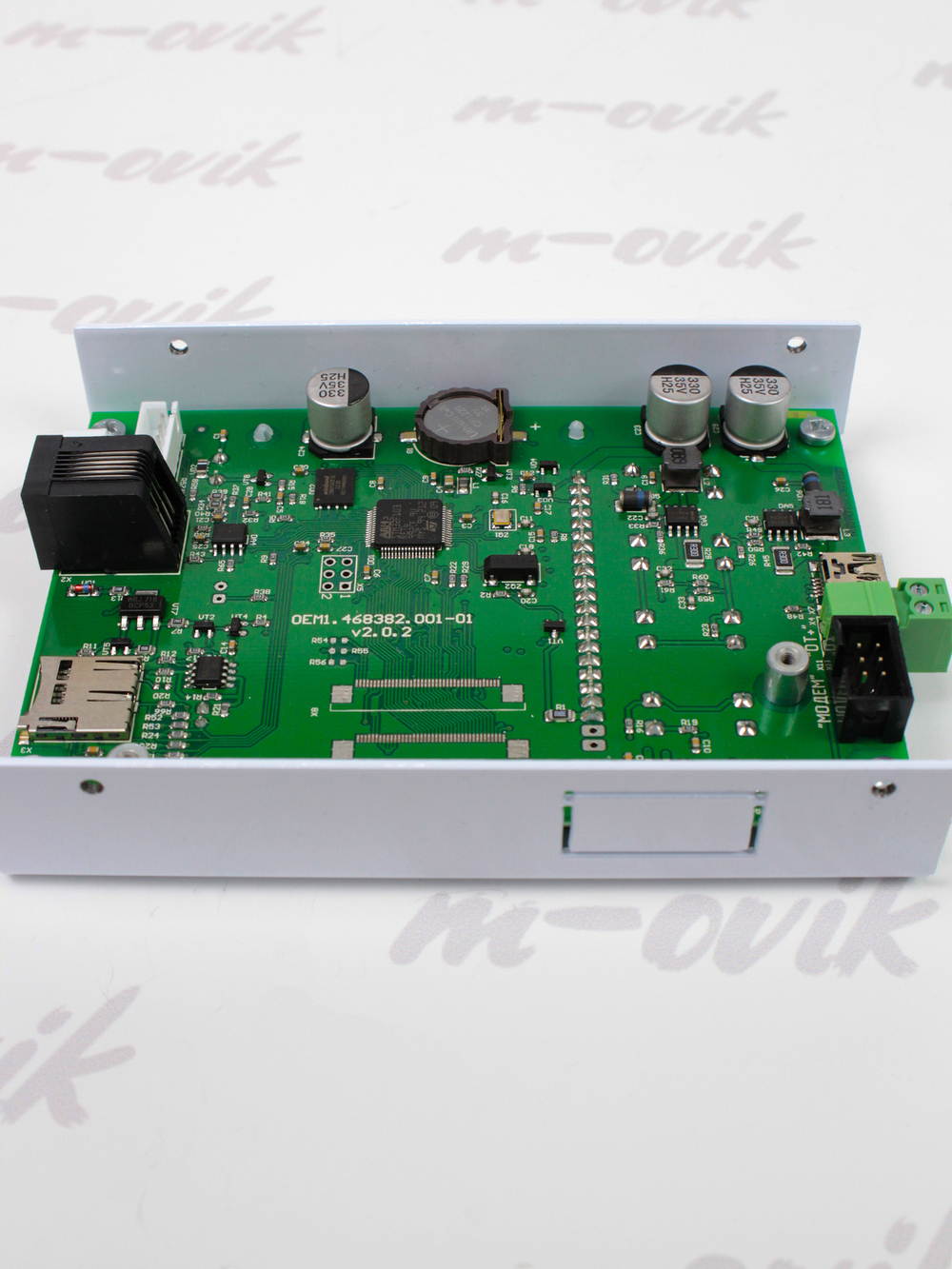

► ИЗ ЧЕГО СОСТОИТ

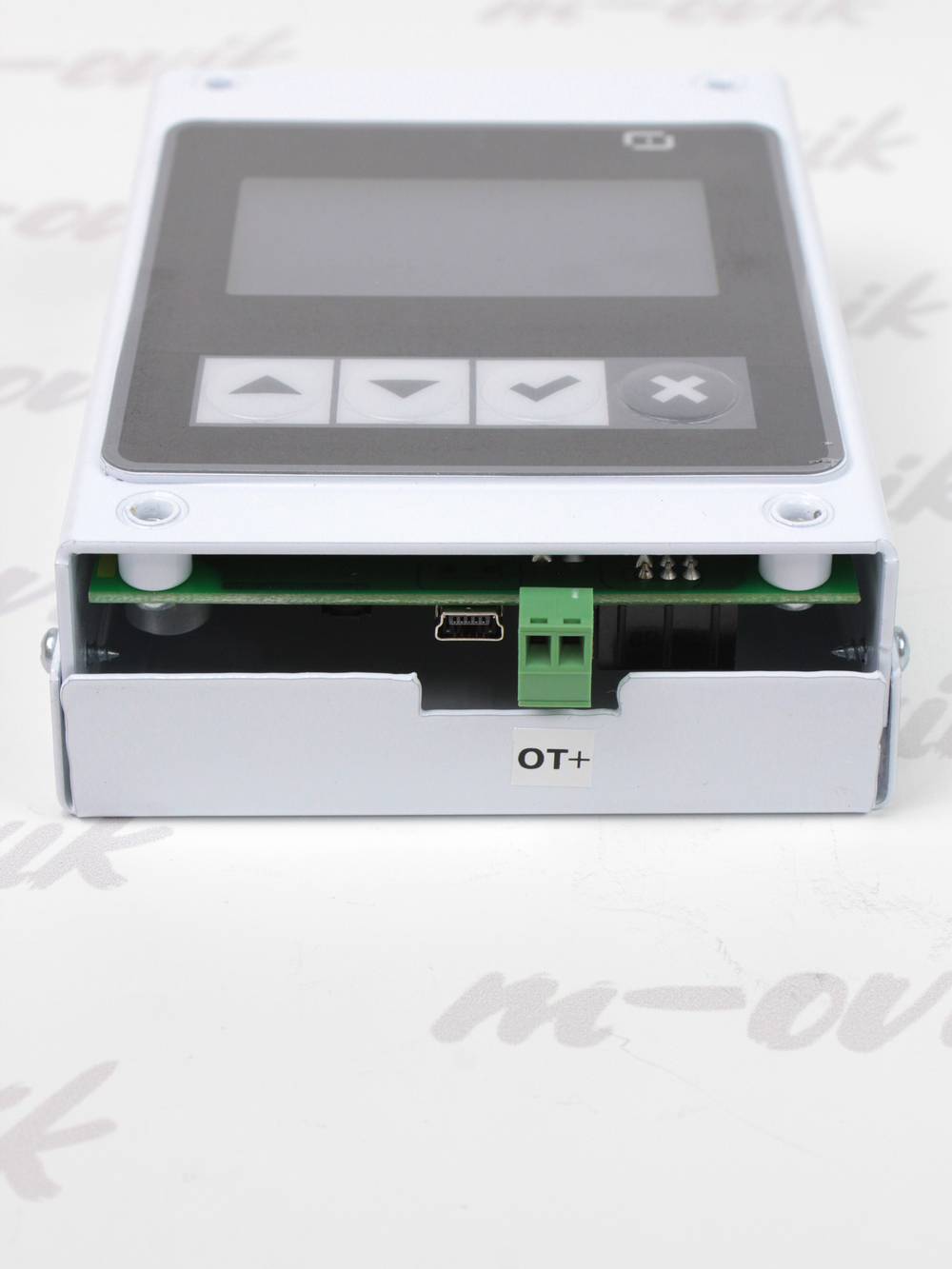

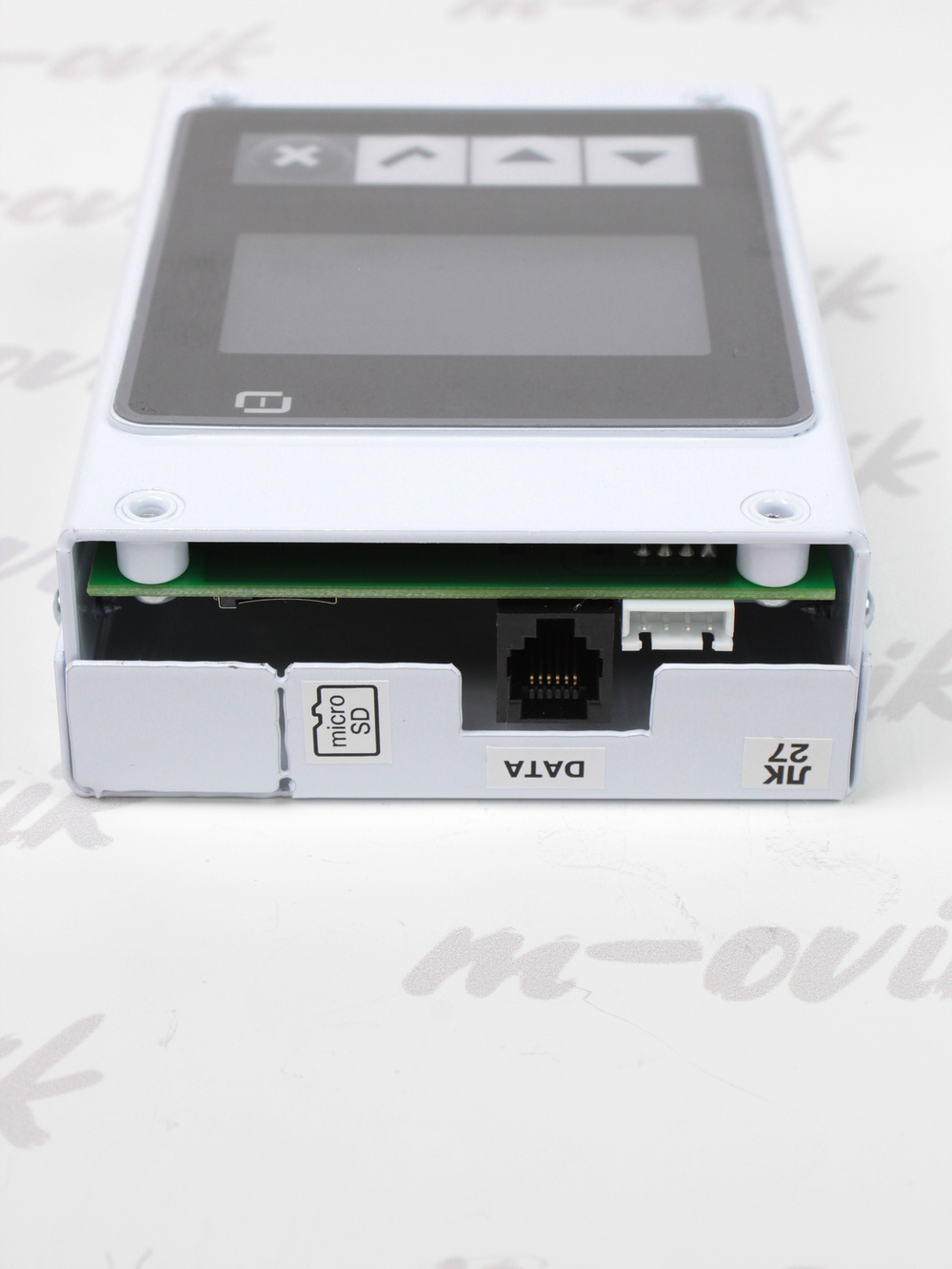

• передняя панель с ЖК-дисплеем
• кнопки управления меню
• интерфейс подключения датчиков (tдатч1–tдатч5)

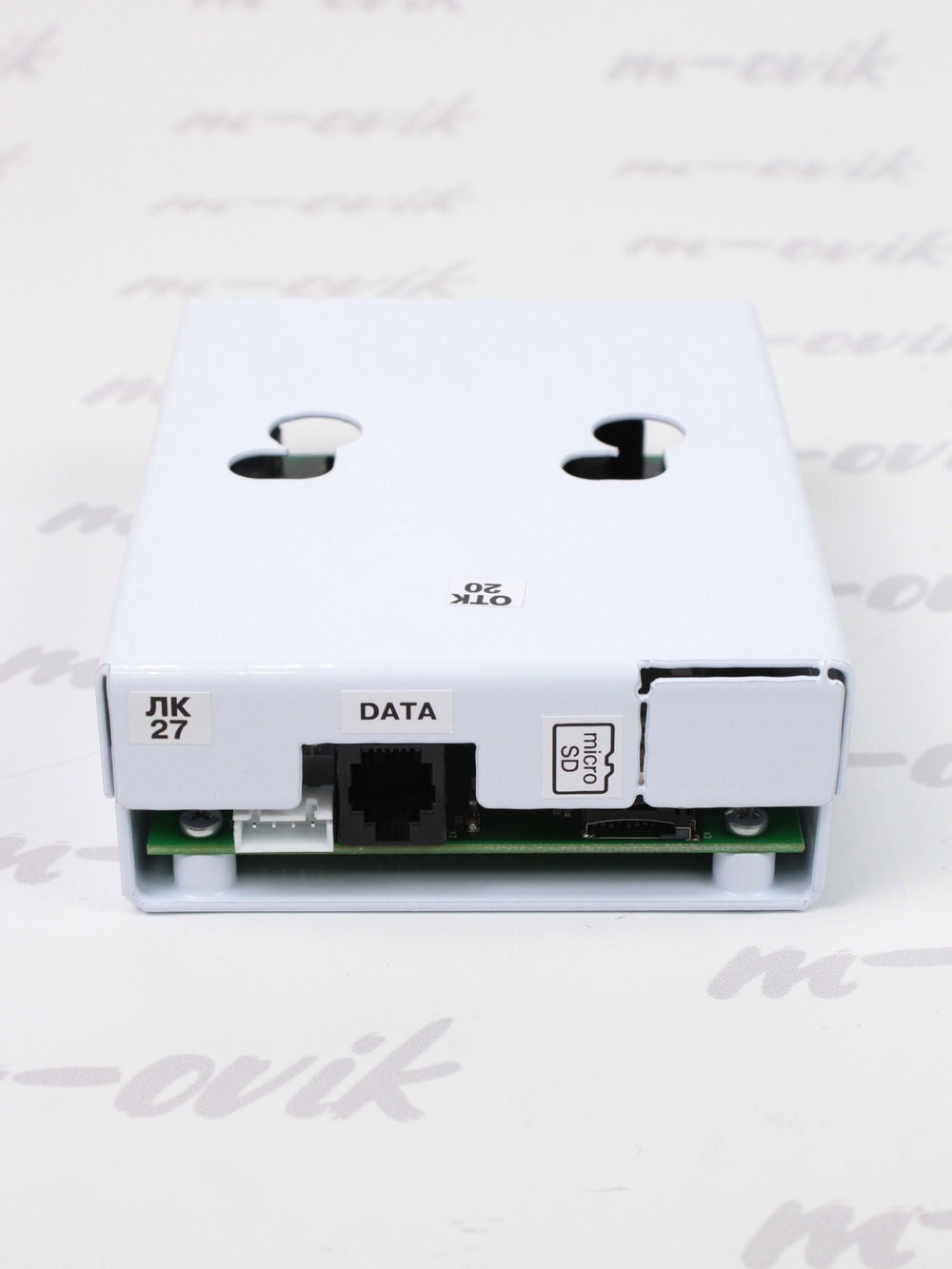

• разъёмы связи с блоком управления

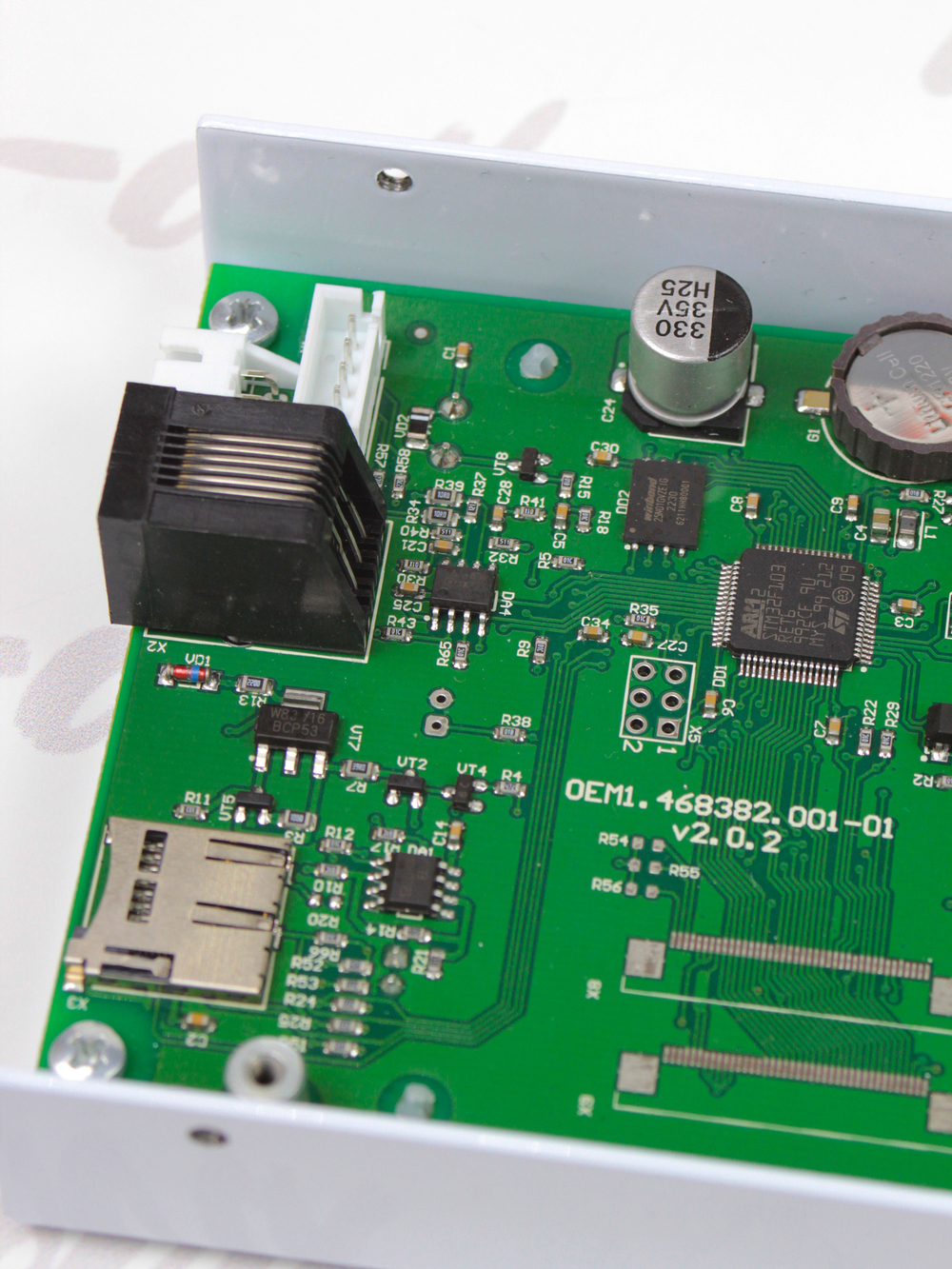

• разъём MicroSD для обновления ПО
► ПРОИЗВОДИТЕЛЬ
ZOTA, ООО «Красноярскэнергокомплект», Россия.
