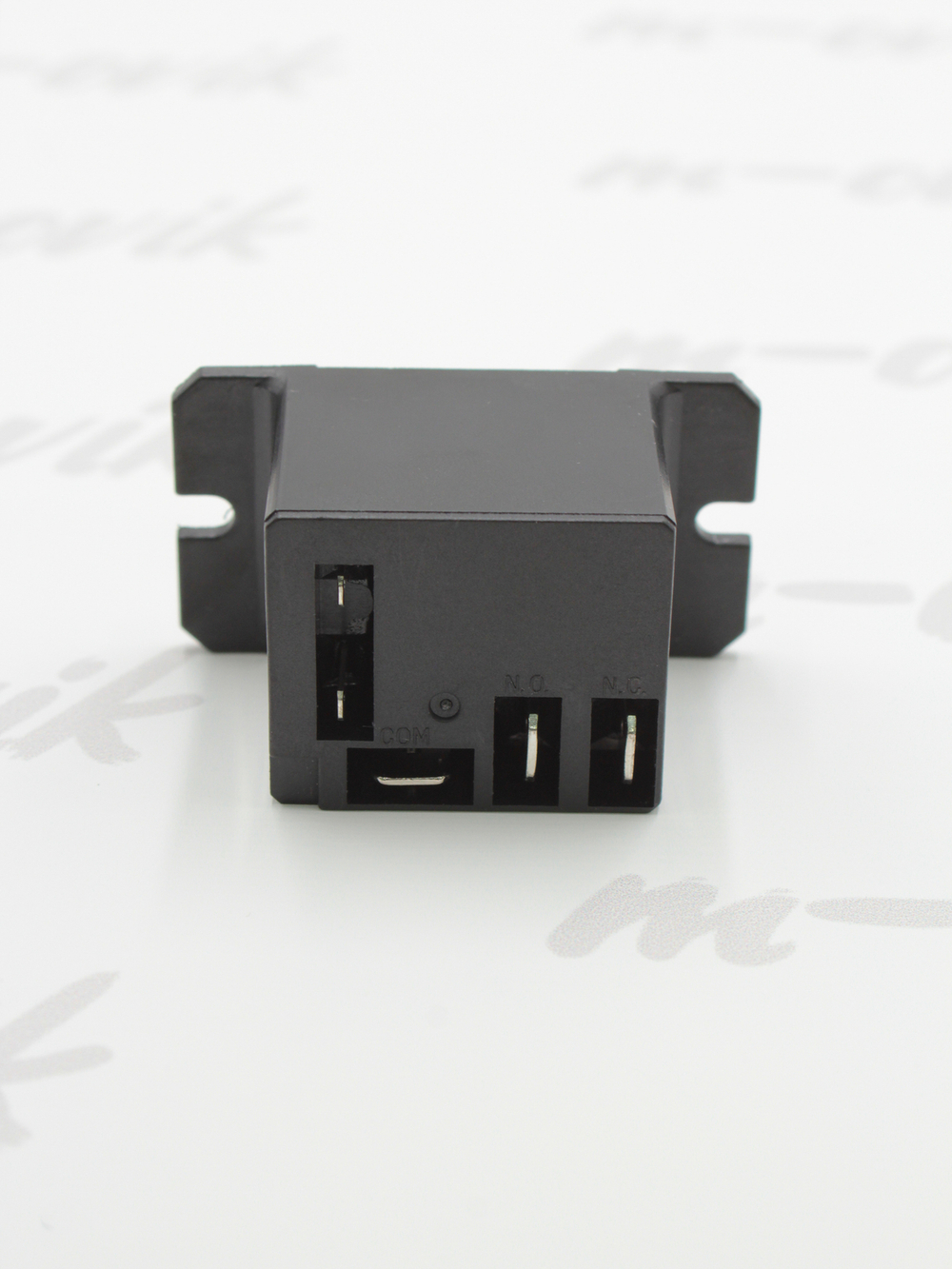

Электромагнитное реле: ST-90TPNCE-220CF
Аналог: NT90TPNCE220CF и 005.001.018
Описание: Электромагнитное реле ST-90TPNCE-220CF отличается высокой производительностью и надежностью, подходя для систем, где требуется мощное коммутационное оборудование. Устройство обеспечивает безопасную и стабильную работу в условиях высоких нагрузок, а его закрытый корпус защищает от внешних факторов, что особенно важно при установке в промышленных условиях. Контакты из серебряно-кадмиевого оксида (AgCdO) обеспечивают надежность и долговечность даже при интенсивной эксплуатации.
• Серия: ST-90TP
• Мощность катушки: 2 ВА
• Класс нагревостойкости: F (155°C)
• Материал контактов: AgCdO (серебро-кадмий оксид)
• Напряжение питания катушки: AC 220V
• Исполнение: Закрытое (E)
• Тип контактов: 1C (один коммутирующий контакт)
• Нагрузка: 40A (N)
КУДА ПОДХОДИТ
► Электромагнитное реле ST-90TPNCE-220CF подходит для электрических котлов и бойлеров различных марок, включая модели ZOTA (Balance, Solo, ReserveSET и Econom), где требуется управление при 220В. Это реле может служить заменой для NT90TPNCE220CF и модели 005.001.038, благодаря совместимым характеристикам и параметрам. Однако рекомендуется учитывать, что для более дорогих моделей с контроллером может потребоваться реле с катушкой на 12 В постоянного тока. Может применяться в электронном оборудовании, кондиционерах, бытовой технике и т.д.
РАСЧЕТ ТЭН
► Оценка запаса по току для различных мощностей ТЭНов при напряжении 220В с учетом допустимого тока в 40А для реле ST-90TPNCE-220CF:
ТЭН 1 кВт: Ток = 4,5 А; Запас по току: 35,5 А
ТЭН 2 кВт: Ток = 9,1 А; Запас по току: 30,9 А
ТЭН 3 кВт: Ток = 13,6 А; Запас по току: 26,4 А
ТЭН 4,5 кВт: Ток = 20,5 А; Запас по току: 19,5 А
ТЭН 8 кВт: Ток = 36,4 А; Запас по току: 3,6 А
ТЭН 9 кВт: Превышение допустимого тока на 0,9 А (НЕ ПОДХОДИТ)
ПРОБЛЕМЫ ПРИ ПРЕВЫШЕНИИ НАГРУЗКИ ПО ТОКУ
• Повышенное износостойкость: Постоянное превышение допустимого тока увеличивает износ контактов.
• Риск перегрева: Может привести к повреждениям и сбоям.
• Сокращение срока службы: Превышение номинального тока снижает срок службы устройства.
• Риск короткого замыкания: Сильное превышение тока может вызвать замыкание и повреждение оборудования.
ОБРАТИТЕ ВНИМАНИЕ: Модульные блоки ТЭНов могут включать в себя несколько элементов для ступенчатого управления нагрузкой. Например, блок из трёх 8-кВт ТЭНов суммарной мощностью 24 кВт может работать со ступенчатым управлением с отдельными реле.
ПРИЧИНЫ ПОЛОМОК И ОТКАЗОВ
► Перегрузка по току
✓ Решение: Подбор реле с запасом по току.
► Качество напряжения
✓ Решение: Установка стабилизаторов и предохранителей.
► Коммутируемая нагрузка
✓ Решение: Частота коммутации должна соответствовать параметрам.
► Внешние воздействия
✓ Решение: Использовать герметичное исполнение при установке во влажных или пыльных местах.
► Неправильное подключение
✓ Решение: Точное соблюдение инструкций производителя.
