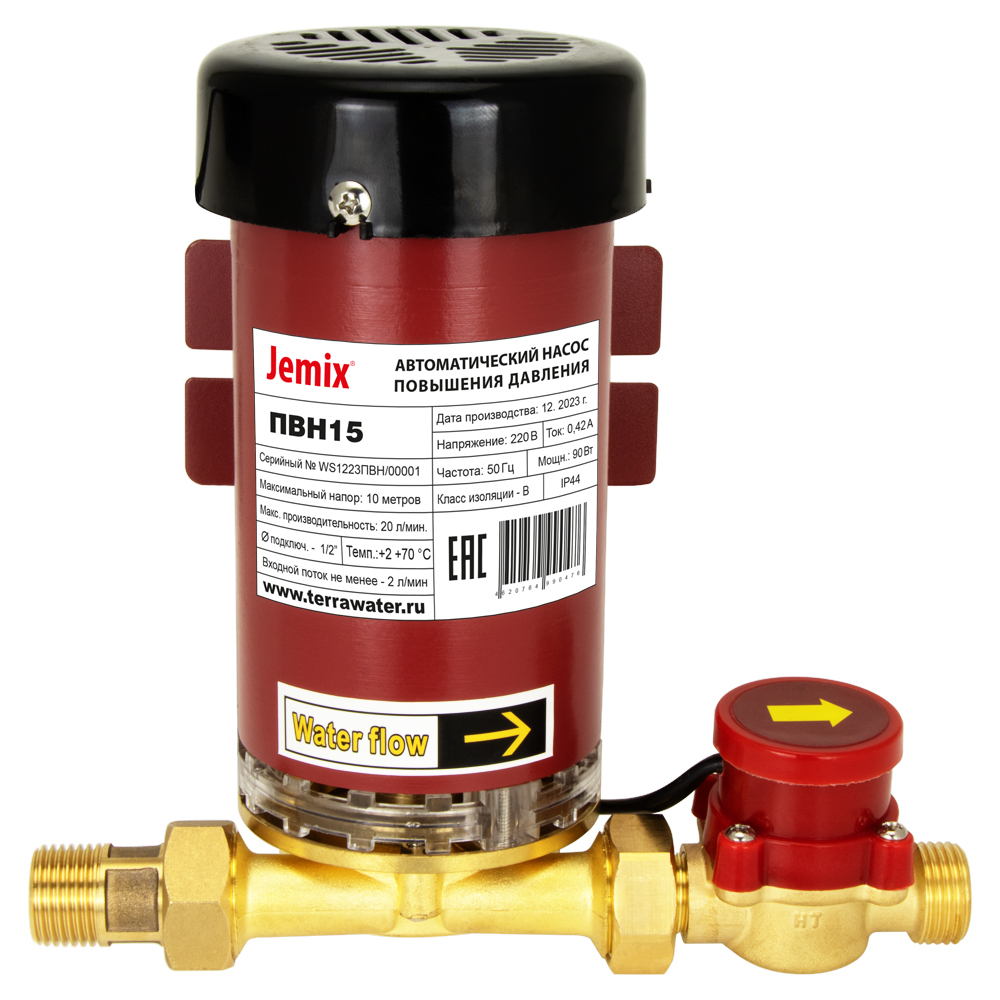

Насос повышения давления JEMIX ПВН15-10
с "сухим ротором" предназначен для повышения напора в точках водоразбора (ванна, душ) перед водонагревателями и поддержания давления в автоматическом режиме. Отличаются малыми габаритами, легкостью монтажа, практически бесшумной работой и большим сроком эксплуатации. Насос повышения давления JEMIX ПВН15-10 имеет устанавливаемый на выходе из насоса пружинный датчик потока, который включает и отключает насос при наличии или отсутствии потока воды в автоматическом режиме, что предотвращает работу насоса без воды и повышает удобство эксплуатации.
Устройство насоса повышения давления JEMIX ПВН15-10

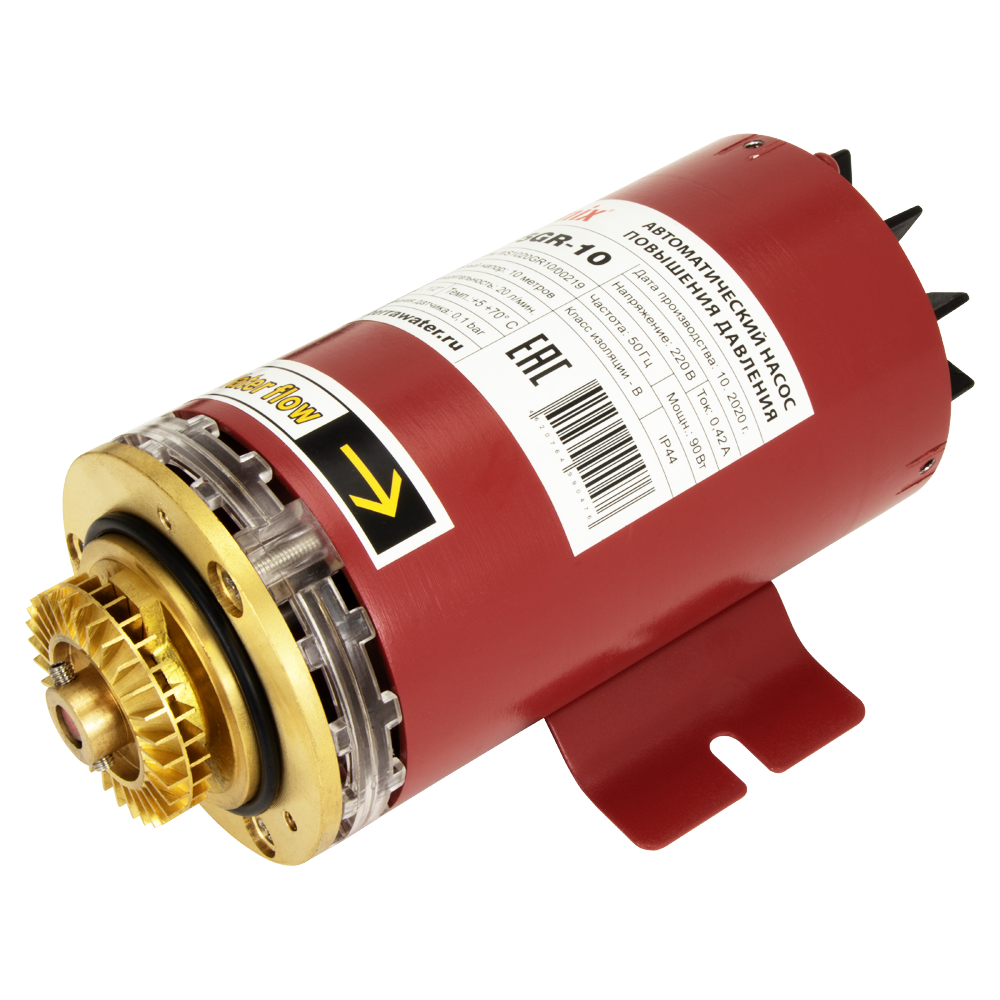

В конструктивном исполнении с "сухим ротором" насоса повышения давления JEMIX ПВН15-10 перекачиваемая вода проходит через всасывающую часть, не попадая при этом в корпус электродвигателя. Корпус насоса изготовлен из алюминия, крыльчатка из латуни, всасывающая части из сплава латуни. Насосы монтируются непосредственно в магистраль водоснабжения. Три режима работы (трех позиционная кнопка регулировки), выбираемые ручным переключением кнопки на блоке управления.
Установка насоса повышения давления JEMIX ПВН15-10
Установка насоса должна производиться только после выполнения всех сварочных и паяльных работ и промывки труб. Устанавливайте насос повышения давления JEMIX ПВН15-10 в легкодоступном месте, чтобы его можно было легко проверить или заменить. Установка производится непосредственно на трубопроводе, предпочтительно в вертикальном положении, ни в коем случае не в нижней точке (чтобы предотвратить накопление отложений в насосе и его блокировку). Вес трубопровода не должен передаваться на насос. Стрелка на корпусе насоса указывает направление потока. Запорные краны должны быть установлены до и после насоса, чтобы облегчить проведение работ по обслуживанию, проверке, замене и т. п. В то же время необходимо выполнять установку так, чтобы в случае протечки вода не попадала на электродвигатель и блок управления насоса. Насос следует, по возможности, устанавливать как можно дальше от трубных изгибов, колен и узлов разветвления, чтобы избежать турбулентных вихрей в потоке всасывания, вызывающих повышенный шум во время работы насоса. Насос повышения давления JEMIX ПВН15-10 ВСЕГДА устанавливайте так, чтобы обеспечить ось вала насоса в горизонтальном положении, а блок управления сверху или сбоку. Монтажные работы проводите таким образом, чтобы исключить попадание капель жидкости на электродвигатель и блок управления как во время установки, так и во время технического обслуживания. Если возникла необходимость в извлечении электродвигателя из кожуха насоса, то при установке его на место тщательно проверьте правильность положения уплотнения.
Запуск насоса повышения давления JEMIX ПВН15-10
После установки насоса повышения давления JEMIX ПВН15-10 подключите вилку в розетку электропитания и переключите трех позиционную кнопку регулировки в положение автоматического режима. Не включайте насос в положение ручной режим, если в магистрали отсутствует вода.
Температура воды до +70° С;
Минимальное давление на входе в насос - 1,5 атм;
Напряжение 220В, частота 50Гц;
Пусковой конденсатор 3 µF;
СУХОЙ РОТОР;
Длина сетевого кабеля - 0,8 метра.
* cогласно ГОСТ 26287-84 п. 2.2. Значение объемной подачи (производительности) электронасосов должно быть постоянным(без учета погрешности измеряемого прибора). Значение напора должно быть не менее минус 10% принятого номинального напора.
